水形观察:方向、地形与真实水流

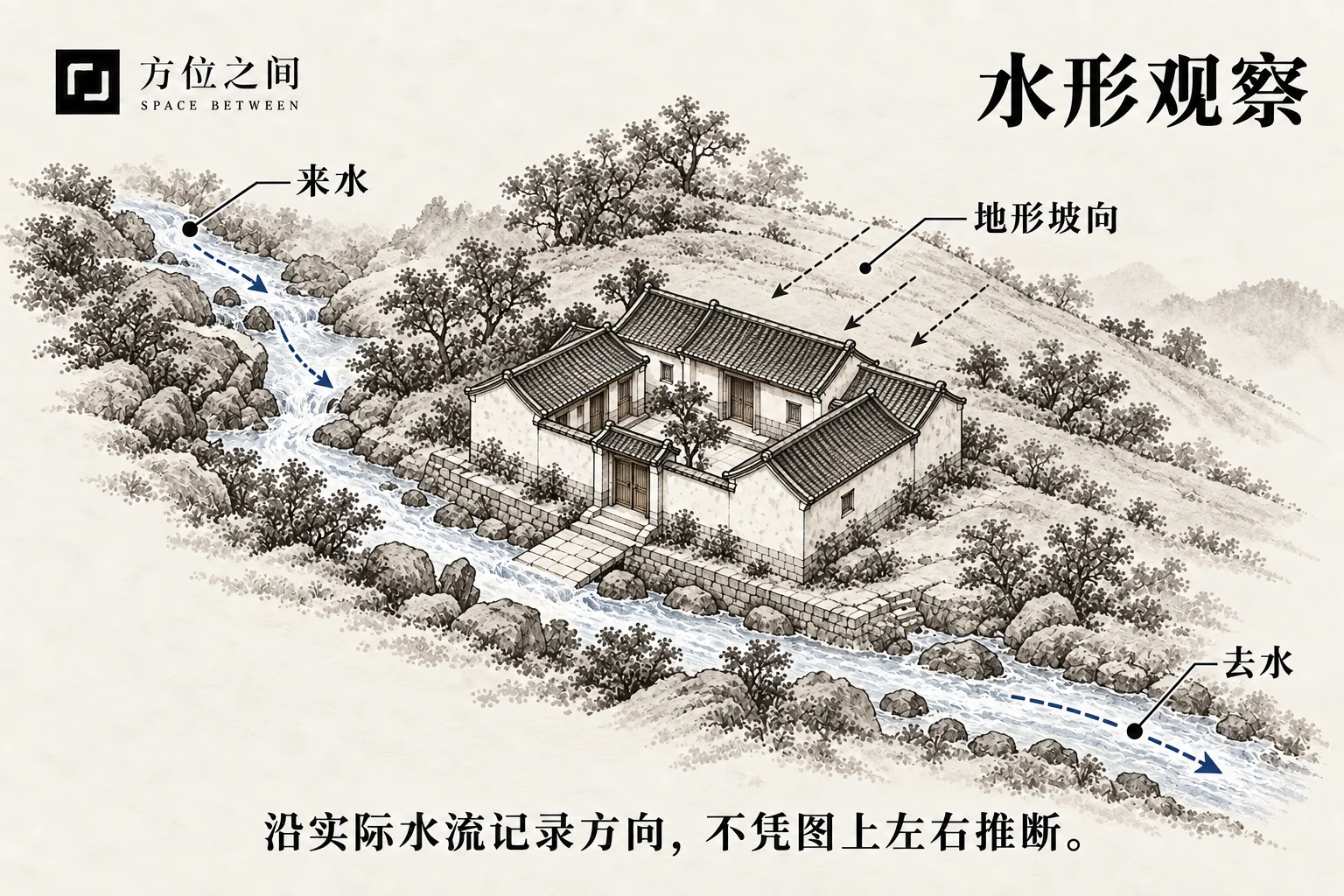

院落、溪流与高低地势的水墨剖面 放大查看图解

院落、溪流与高低地势的水墨剖面

方位之间原创图解。标线说明空间或规则关系,具体条件以正文为准。

将来水、去水和水口转成现场可记录的信息,再区分形态描述与传统解释。

一条蓝线能表达水道位置,却未必表达水真的怎样流。观察水形时,应把视线方位、坡向、流向和观察尺度分别记录。

常见问答

道路、水渠和真实水流,可以用同一种箭头表示吗?

溪流、沟渠、雨后地表径流与静止池塘具有不同状态。传统水法使用来水、去水、水口等术语时,也需要一个观察点和范围;同一条沟在院落尺度是出口,在更大汇水范围可能只是支流入口。先画边界、标位置和连接关系,再写名称,才能避免把远处可见水面与近处实际排水系统混为一谈。

查看完整说明
一张水流记录怎样做到可以复查?

在同一张底图上,可用“现场所见”“据图推测”“他人转述”三种文字标注区分信息,不必用颜色暗示吉凶。箭头的起点、终点和日期要对应同一段水路。没有证据的部分留空,比把整张图连成一条看似完整的水线更容易复查。

查看完整说明
水形观察:方向、地形与真实水流有没有可以核对的例子?

假设从院落南侧看见北边一条东西向的沟,地图显示西端与主渠相接。晴天沟内没有可见流动,这时只能写“沟走向东西,图面连接位于西端”,不能直接写“实测去水向西”。图面连接说明位置关系,现场流向仍取决于当时状态,地下段也未必能在地面照片中确认。

查看完整说明

先说清楚观察的是哪一种水

溪流、沟渠、雨后地表径流与静止池塘具有不同状态。传统水法使用来水、去水、水口等术语时,也需要一个观察点和范围;同一条沟在院落尺度是出口,在更大汇水范围可能只是支流入口。先画边界、标位置和连接关系,再写名称,才能避免把远处可见水面与近处实际排水系统混为一谈。

地势与地表条件共同影响径流

水在重力作用下沿地势流动,降雨强度、地面坡度、土壤渗透和植被等都会影响地表径流。屋面与铺装等不透水表面会改变汇水和排水过程。因此平面上的弯曲形状不能单独说明水流速度或是否容易积水;还应记录高低、通道连接、障碍物以及晴天和雨后的差异,必要时采用专业测量。

对照推演:沟朝西延伸,水就一定向西流吗

假设从院落南侧看见北边一条东西向的沟,地图显示西端与主渠相接。晴天沟内没有可见流动,这时只能写“沟走向东西,图面连接位于西端”,不能直接写“实测去水向西”。图面连接说明位置关系,现场流向仍取决于当时状态,地下段也未必能在地面照片中确认。

另一次在安全位置复查,观察到雨后水面漂浮物在一小段内向西移动,可以补记这一段、这一时段的可见表面运动,并关联照片或短片;不能仅凭它确定全渠流速、排水能力或暴雨时不会回水。没有流动的晴天记录与雨后记录应并存,不用后一条覆盖前一条。需要判断排水能力时,另查系统资料并由相应专业人员评估。

给每一条水流箭头标明证据

在同一张底图上,可用“现场所见”“据图推测”“他人转述”三种文字标注区分信息,不必用颜色暗示吉凶。箭头的起点、终点和日期要对应同一段水路。没有证据的部分留空,比把整张图连成一条看似完整的水线更容易复查。

  • 现场所见:观察点、时段、近期是否下雨、可见水面与运动方向;只记录安全位置能看到的部分,不涉水、不掀开井盖验证。
  • 据图推测:图纸名称、版本、所示坡向或连接;未核对的地下管线、泵站运行和出水口状态另列未知,不用一条蓝线补全。
  • 他人转述与后续处理:注明信息来自谁、说的是哪次积水;墙面水痕只能作为待查线索,不能单凭水痕高度断定洪水位或来源。把需物业核实的连接、清理或维修问题单独列出。

文化描述与现场结论分开记录

传统文本常用环抱、直去、交会等词描述水形,可以保留为形态词汇;与之相连的财丁吉凶属于另一层解释。现场结论则应能回到照片、坡向、雨后痕迹和排水连接等证据。没有看到流动时写“流向未确认”,不要凭河道弯向猜定。住宅设计中的防积水与排水容量,应依据实际条件及专业设计处理。
