坐向测量:轴线、北向与误差

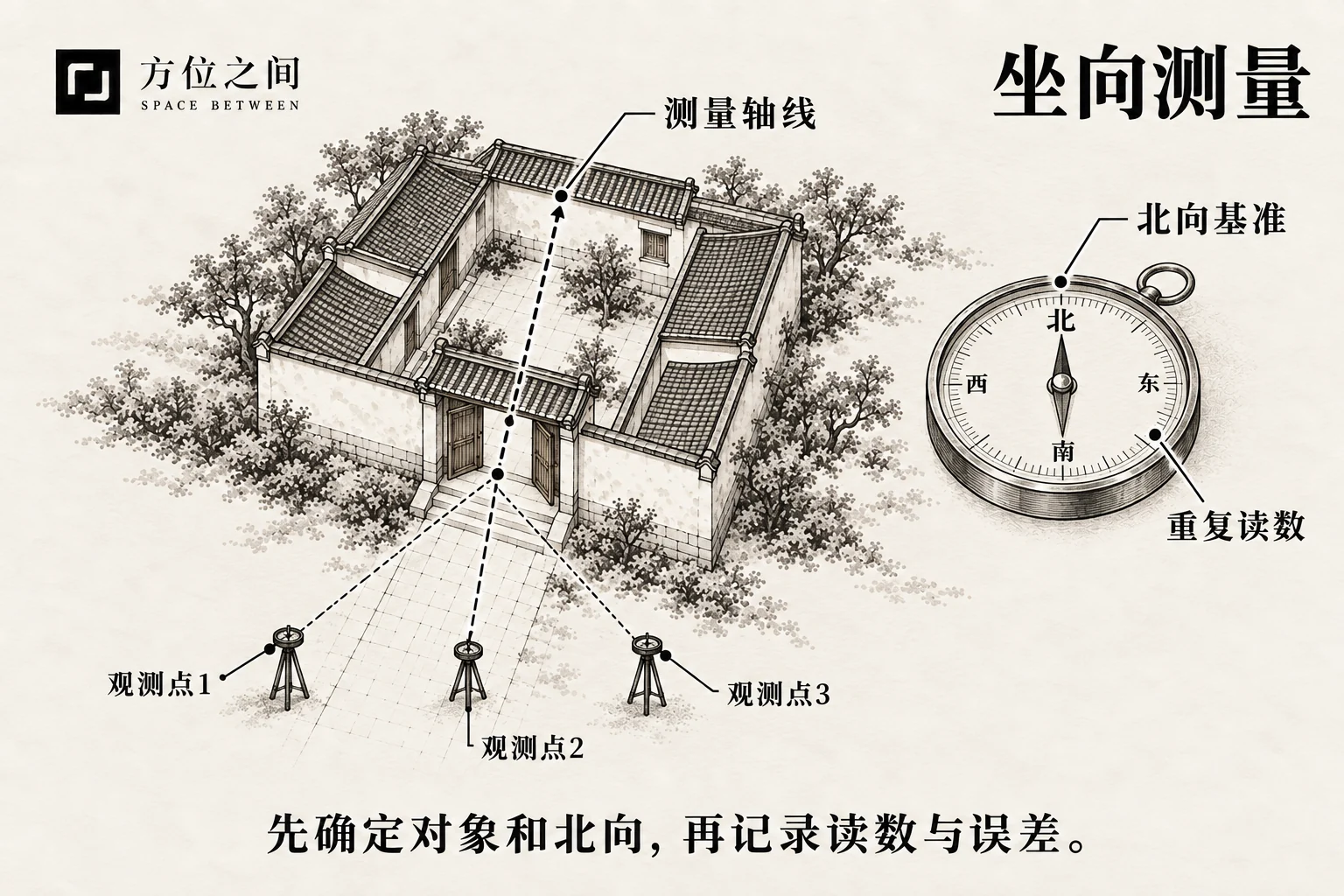

纸上建筑轴线与远处北向的水墨示意 放大查看图解

纸上建筑轴线与远处北向的水墨示意

方位之间原创图解。标线说明空间或规则关系,具体条件以正文为准。

阳宅坐向怎么测?先区分门向、窗面与楼栋轴线,注明磁北或真北,再用同一对象复测,记录手机罗盘误差和边界条件。

一个方向值只有附上轴线、北向基准和测量条件,才具有可比较的意义。读盘之前,先把这些输入固定下来。

常见问答

大门朝向就是整套房屋的朝向吗?

坐与向是约定轴线的两端,互差半周。大门开口、阳台外缘、单元主要立面和整栋建筑的轴线可能各不相同,不能用门向自动代替宅向。先在图上画出起点、终点与朝外箭头,说明记录的是哪一个对象。讨论不同流派的取向方法时,保留各自定义,避免把定义差异误认为设备测量误差。

查看完整说明
手机罗盘在同一个地方读数变化,应该怎么记录?

金属构件、磁性配件与周围环境都可能干扰手机指南针。远离明显干扰源、保持同一轴线,换位置复测,并记录时间、设备、站位与读数范围。若一个方位区的界线是 7.5°,测得 7° 至 8° 就不足以唯一归类;增加小数位不能消除这种不确定性。日常户型记录便于沟通,施工放线仍需相应测量方法。

查看完整说明
给别人看罗盘截图,还应附上什么?

附上标有测量轴线与朝外箭头的户型图、站位照片、测量日期、设备、北向基准和多次原始读数。明确这次量的是门、窗还是建筑立面;截图里的山名还要注明圈层。缺少的条件写成未确认,不用一个山名代替整套测量记录。

公寓坐向可以直接用入户门方向吗?

图中①是入户门朝外轴线,②是客厅窗朝外轴线,③为另行记录的整栋楼轴线。三条箭头可以不同;先选本次要测的对象,不能把“手机正对北”当成住宅朝北,也不能把门所在的方位当成门朝外的方向。图纸没有可靠北箭头时,先标“北向待核实”。

查看完整说明

先确定测量对象

坐与向是约定轴线的两端,互差半周。大门开口、阳台外缘、单元主要立面和整栋建筑的轴线可能各不相同,不能用门向自动代替宅向。先在图上画出起点、终点与朝外箭头,说明记录的是哪一个对象。讨论不同流派的取向方法时,保留各自定义,避免把定义差异误认为设备测量误差。

阳宅坐向:公寓门向与窗向的记录示例

公寓平面上的门向与窗向两条不同箭头,右侧独立标出整栋楼的轴线 放大查看图解

公寓平面上的门向与窗向两条不同箭头,右侧独立标出整栋楼的轴线

①门向,②窗面朝外,③楼栋轴线。箭头表示不同对象;北箭头仅用于本图示例,不是用户住宅的真实方位。

图中①是入户门朝外轴线,②是客厅窗朝外轴线,③为另行记录的整栋楼轴线。三条箭头可以不同;先选本次要测的对象,不能把“手机正对北”当成住宅朝北,也不能把门所在的方位当成门朝外的方向。图纸没有可靠北箭头时,先标“北向待核实”。

假设在同一北向基准下,①为 90°、②为 180°。若讨论的是窗面方向,向为 180°、相反的坐为 0°;这只是一条选定轴线的表达,不等于已经按所有流派确定了整套住宅的宅向。改用①就必须连同对象说明一起更改,不能只换角度数字。

测之前先做一张底图

在户型图上圈出测量的门、窗或立面,标上室内与室外。若图纸没有可靠的北向,不要按屏幕上方猜北。沿同一对象确定一条可重复对齐的轴线,再选站位;两次测量换了门边、窗边或建筑立面,即使数字相近,也不是在复测同一件事。

  • 设备与模式:记录手机或罗盘型号、应用名称,以及磁北或真北模式;不确定时直接写“基准未确认”。
  • 站位与干扰:拍下读数位置,注明附近金属门、电器或磁性手机配件;复测时保持轴线一致。

磁北与真北需要注明

磁北与真北示意线及磁方位一百七十度、西偏四度换算为真方位一百六十六度的算例 放大查看图解

磁北与真北示意线及磁方位一百七十度、西偏四度换算为真方位一百六十六度的算例

磁偏角与地点、日期有关;图纸上方和手机设置都不能替代北向说明。

指南针依据磁场给出方向,地图的地理北则指向地理北极;两者之间的磁偏角随地点和时间变化。使用手机时应确认其真北设置,不能默认所有设备采用相同基准。磁偏角采用东正西负的约定时,真方位角等于磁方位角加磁偏角,再折回一周范围。某种传统读盘采用哪一基准,还须另写清楚。

复核一次角度换算

例如磁方位角为 170°,当地该日磁偏角为西偏 4°,则真方位角为 166°,反向为 346°。这是换算示例,4° 不能套用到其他地点。重复读到 359° 和 1° 时,两者都接近北方,不能直接算术平均成 180°;应按圆周方向理解,并保留原始读数,而不是只留下最后的山名。

把不确定性留在记录里

金属构件、磁性配件与周围环境都可能干扰手机指南针。远离明显干扰源、保持同一轴线,换位置复测,并记录时间、设备、站位与读数范围。若一个方位区的界线是 7.5°,测得 7° 至 8° 就不足以唯一归类;增加小数位不能消除这种不确定性。日常户型记录便于沟通,施工放线仍需相应测量方法。

一份可以复核的记录长什么样

记录示例:客厅南侧窗的朝外法线;站位 A 在窗内、B 与 A 保持同向;同一设备的磁北模式;A 连续读数 169°、170°、170°,B 为 170°、171°;现场有金属窗框。这里的“南侧”只是位置描述,不能代替具体角度。先保留 169° 至 171° 的差异,再核对干扰,不把某一个数字选成唯一正确值。

下一步才是按明确的北向基准换算、放到方位分区中比较,并附上测量日期与地点。窗户的方向、整栋建筑的方向和某流派选定的宅向,应分别保存;这样之后调整家具、检查日照或讨论传统方位时,才知道引用的是哪条轴线。
